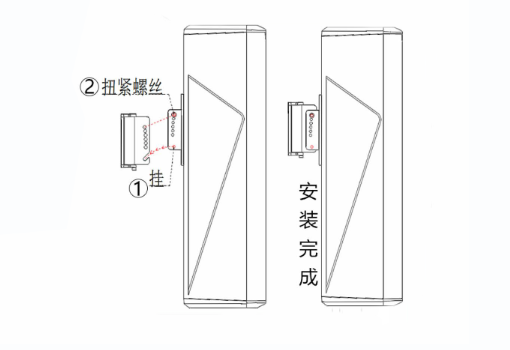

商用会议扬声器LLP425安装图示

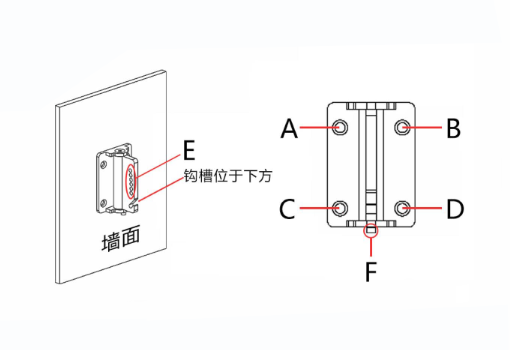

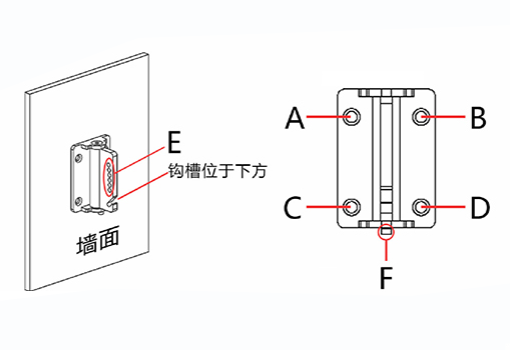

1.使用A、B、C、D四颗螺丝将支架部件固定至墙面，注意钩槽位置方向
2.扭松F处螺丝即可调整左右角度
3.E处孔位可调整上下角度

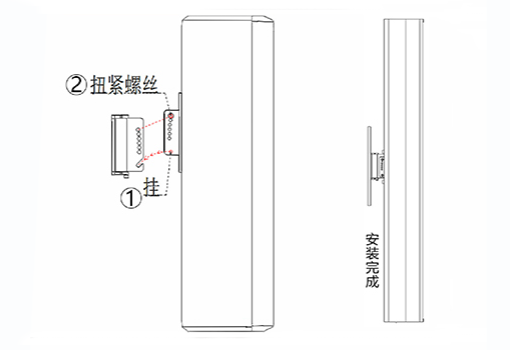

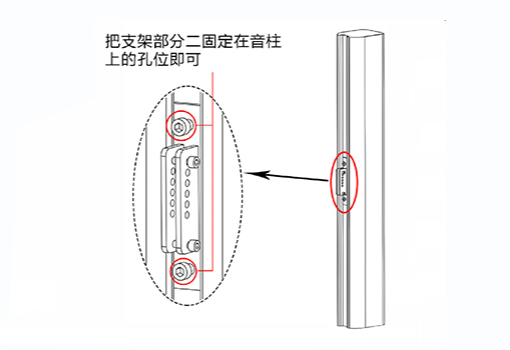

4.将支架部件二装至音柱背后两个支架安装孔上，，注意支架安装方向，角度调整孔应位于上方
5.先将装配好的支架二下方的螺丝挂至支架一上的钩槽，再根据需要的角度对准两部分支架上方的角度调整孔，锁上螺丝，即完成装配
商用会议扬声器LLP403/LLP803安装图示
1.使用A、B、C、D四颗螺丝将支架部件一固定至墙面，注意钩槽位置方向
2.扭松F处螺丝即可调整左右角度
3.E处孔位可调整上下角度

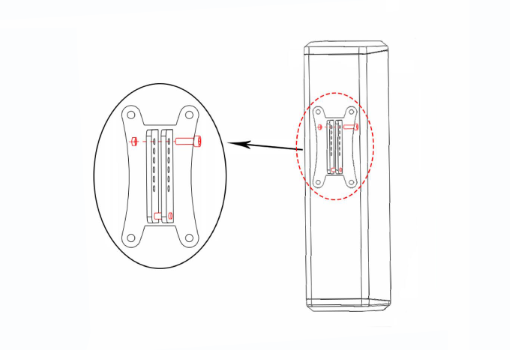

4.将支架安装至音柱背后的安装固定孔上（位置自选），注意支架安装方向，E处的角度调整孔应位于上方（孔位旁有刻度标识可辨方向）
5.两部分支架分别固定好之后，先拿起音柱将支架下方的销钉挂入另一部分支架的沟槽内，再根据实际需要的角度对准支架上的角度调整孔，锁上螺丝即可完成安装
商用会议扬声器LLP504/LLP904安装图示
1.使用A、B、C、D四颗螺丝将支架部件固定至墙面，注意钩槽位置方向
2.扭松F处螺丝即可调整左右角度
3.E处孔位可调整上下角度
4.将支架部件二装至音柱背后滑槽中选择任意位置扭紧螺丝完成固定，注意支架方向，角度调整孔应位于上方
5.先将装配好的支架二下方的螺丝挂至支架一上的钩槽，再根据需要的角度对准两部分支架上方的角度调整孔，锁上螺丝，即完成装配
商用会议扬声器LLP504铝合金支架安装图示

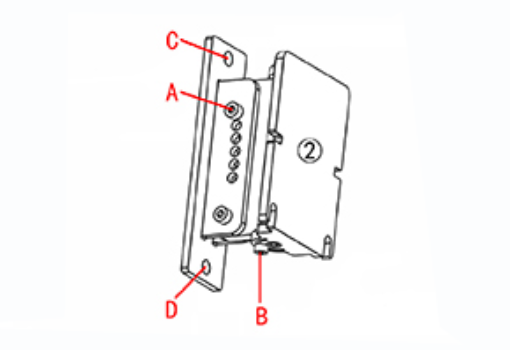

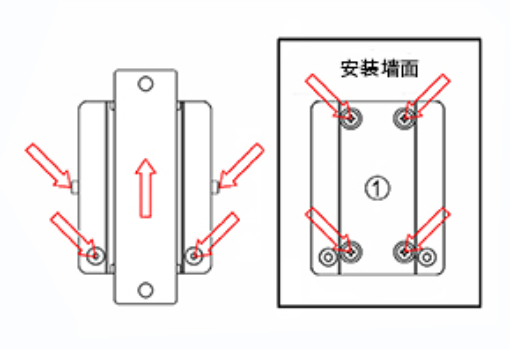

1.取下支架上如图示四处的固定螺丝，将支架上下分开成为两部分，用附带的四颗自攻螺丝将支架的①部分固定在墙体上
2.取下支架②部分上如图示A处的固定螺丝，选择垂直倾斜角度后将该固定螺丝安装进对应孔内并拧紧
3.取下如图示B出的固定螺丝，选择水平倾斜角度后将该固定螺丝安装进对应孔内拧紧
4.由如图示C、D处将该部分支架安装到阵列声柱背面的支架安装槽内并拧紧固定螺丝

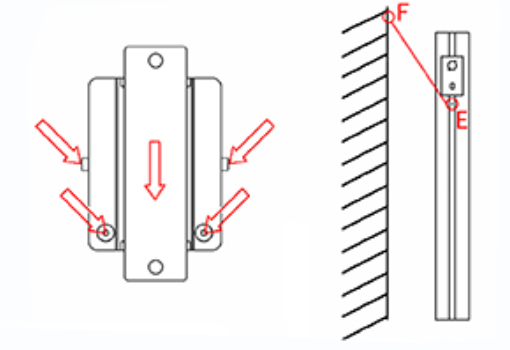

5.将支架②部分插回支架①部分，拧紧如图示四处的固定螺丝
注意事项：为了保障使用安全，应将保险绳的一端用附带的螺丝固定与声柱背面的E处并拧紧，将另一端用附带的自攻螺丝固定在安装墙面的F处

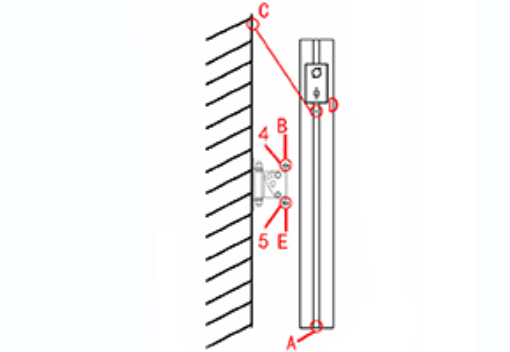

商用会议扬声器LLP504铁支架安装图示

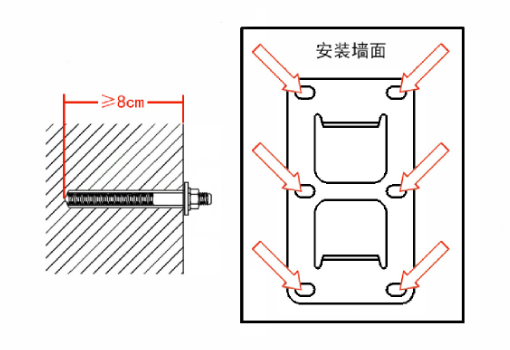

1.首先用六颗8mm的膨胀螺丝将零部件固定在墙体（为保障产品及人员安全，建议膨胀螺丝入墙深度≥8cm）

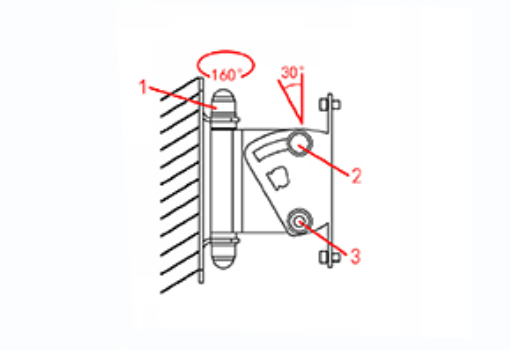

2.①确保图中2号固定螺丝处于3号固定螺丝上面，此时支架为正装，禁止反装支架
②图中1号固定螺丝及2号固定螺丝顶部保护盖可拔出，拔出后更便于调整固定螺丝的松紧
③调节螺丝松紧，选择您想要的水平、垂直角度，拧紧1、2、3号固定螺丝，盖回1、2号固定螺丝的保护盖
3.固定好支架后，由图示AB或DE位置将声柱装入支架，调整声柱上下位置，然后锁紧4、5号固定螺丝
注意事项：固定好声柱后，在高于声柱上盖的C位置处用一颗8mm的膨胀螺丝固定保险绳的一端，将保险绳的另一端固定于声柱背面D处的螺钉内

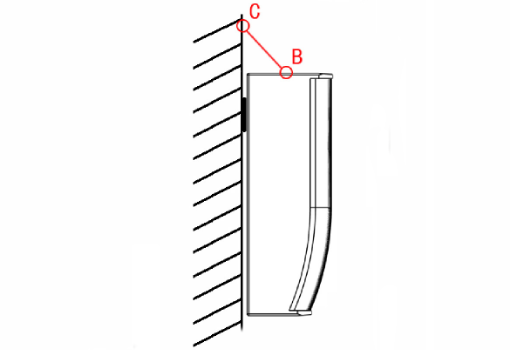

商用会议扬声器LLP4510简易安装图示

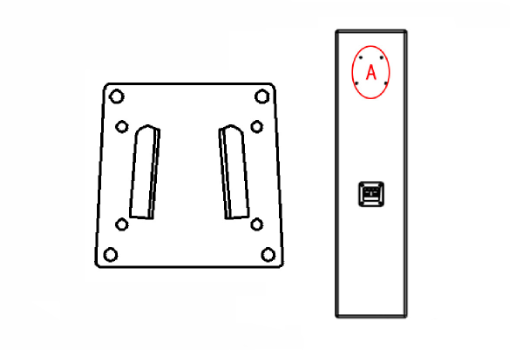

1.首先用4mm的膨胀螺丝将零部件固定在墙体（为保障产品及人员安全，建议膨胀螺丝入墙深度≥8cm）
2.用四颗M4的机丝螺钉将另一半支架安装到声柱背面A处位置并拧紧
3.将声柱挂入墙上支架零部件内
注意事项：安装好声柱后，在高于声柱上盖的C位置处用一颗8mm的膨胀螺丝固定保险绳的一端，将保险绳的另一端固定于声柱上盖B处的螺钉内
商用会议扬声器LLP4510可调角度安装图示

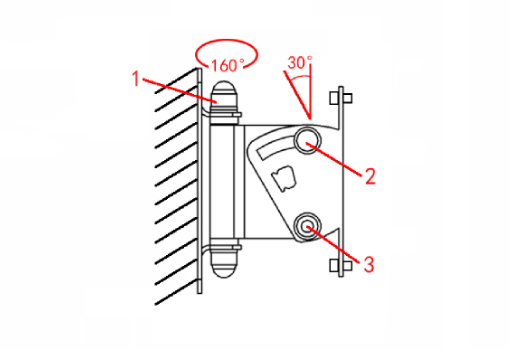

1.首先用六颗8mm的膨胀螺丝将零部件固定在墙体（为保障产品及人员安全，建议膨胀螺丝入墙深度≥8cm）
2.①确保图中2号固定螺丝处于3号固定螺丝上面，此时支架为正装，禁止反装支架
②图中1号固定螺丝及2号固定螺丝顶部保护盖可拔出，拔出后更便于调整固定螺丝的松紧
③调节螺丝松紧，选择您想要的水平、垂直角度，拧紧1、2、3号固定螺丝，盖回1、2号固定螺丝的保护盖

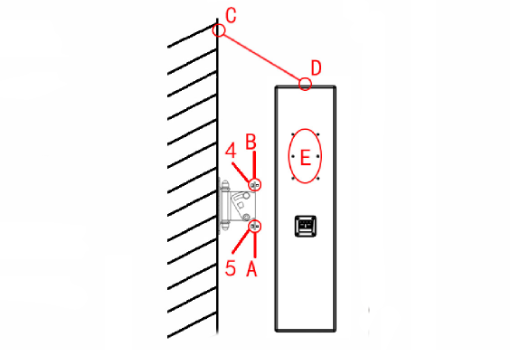

3.固定好墙上支架后，取下支架AB部分装入声柱E处并拧紧4、5处固定螺丝
注意事项：确定好声柱安装位置后，在高于声柱上盖的C位置处用一颗8mm的膨胀螺丝固定保险绳的一端，将保险绳的另一端固定于声柱上盖D处的螺钉内
商用会议扬声器LLP4510+LLP4510B组合安装图示

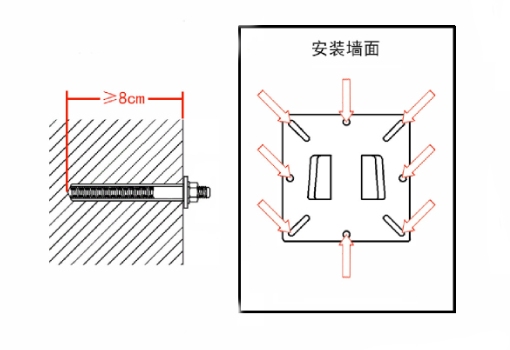

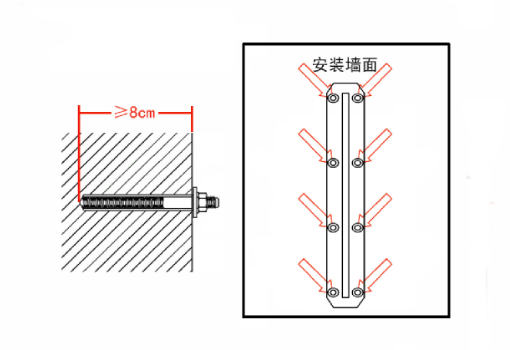

1.首先用八颗8mm的膨胀螺丝将支架短的一端固定在墙体（为保障产品及人员安全，建议膨胀螺丝入墙深度≥8cm）

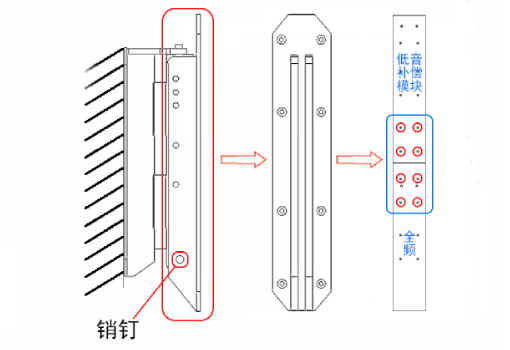

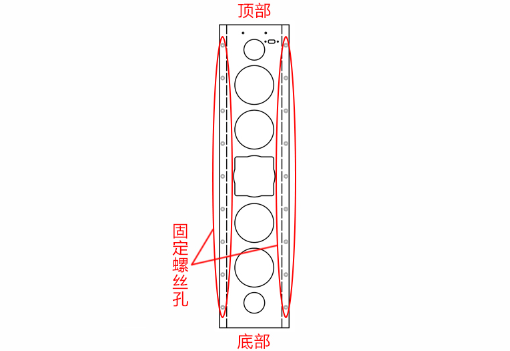

2.将支架长的一端安装至组合音柱背后相应的八个螺丝孔位处（上下音柱各四颗），注意支架的方向，销钉处应处于下方

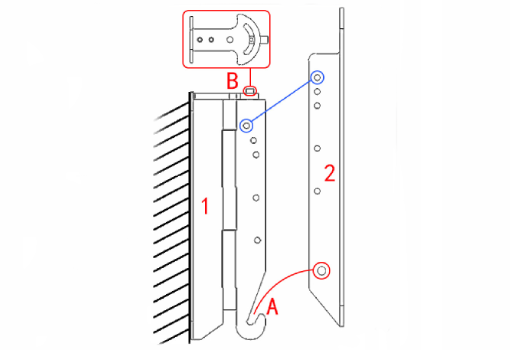

3.支架两部分别固定至墙面与音柱上之后，将音柱抬起，使支架部分2下方的销钉放置到部分1的沟槽中（A处位置），最后根据实际需要的上下角度对准上方的角度固定孔位，使用插销穿过固定即为安装完成
4.支架左右角度可通过松紧支架上方的螺丝来调整（B处位置）
商用会议扬声器ALP254安装图示
1.依据开孔图纸所标注尺寸，在安装墙面开孔

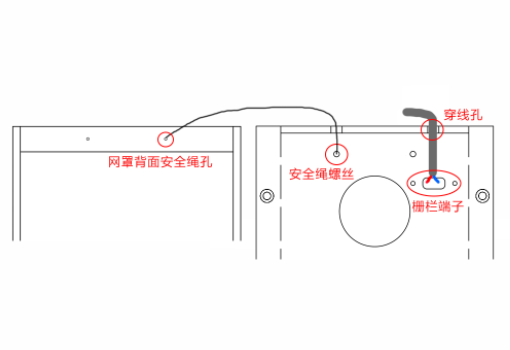

2.将音箱线从穿线孔中穿出，保证线长能够接入接线端子
3.将扬声器放入开孔中，接线端子一端为顶部，并用螺丝固定
4.将音箱线接入接线端子，并用线卡固定音箱线防止松脱
5.将包装内附安全绳一端固定在安全绳螺丝处，另一端固定于网罩背面的安全绳孔内
5.将网罩固定在扬声器上，网罩通过磁力吸附在扬声器上，微调网罩的位置，使得网罩能够紧密贴合扬声器
商用会议扬声器ALP27安装图示

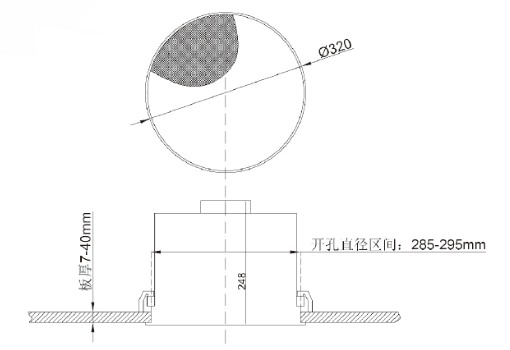

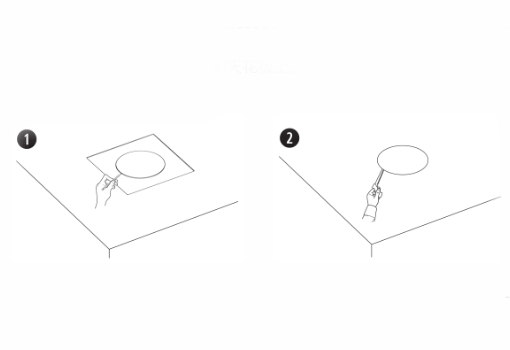

1.使用开孔尺寸纸膜将孔用笔描到天花板上
2.在天花板上切割出对应孔
3.安装箱体安全绳，并将安全绳另一端固定在墙体上，然后将音箱线穿过进线口，并将扬声器插入开孔
4.紧固卡扣螺钉固定扬声器（如果使用电钻，请设为低扭矩档位）

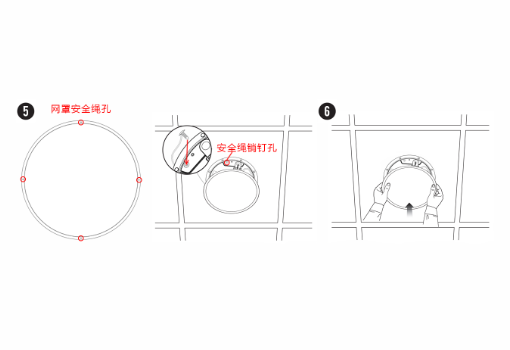

5.端子接入音箱线，将网罩安装绳一端绑在网罩背面的四个安全绳孔其中一个中，将网罩安全绳另一端绑在安全绳销钉上，然后插入扬声器的安全绳销钉孔中

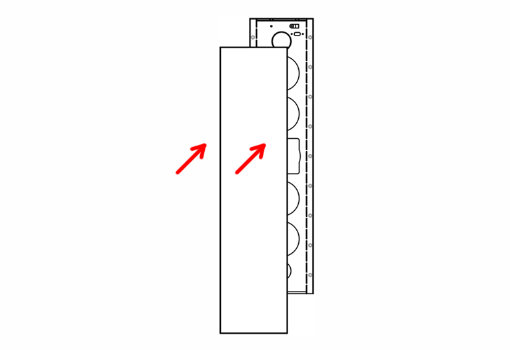

6.将网罩固定在扬声器上，网罩通过磁力吸附在扬声器上
ALP吸顶安装图示
商用会议扬声器ALP70D安装图示
商用会议扬声器ALP80/80S安装图示
